Progettazione e Distanze del Raggio d'Azione

Introduzione e Contesto

Progettare accuratamente l'area di lavoro per ottimizzare la trasmissione del segnale radio tra trasmettitore e ricevitore.

Tenere in considerazione i fattori di attenuazione come materiali metallici, spessori dei muri e altri ostacoli che possono influenzare la qualità del segnale.

Distanze Tipiche di Trasmissione

Campo aperto senza ostacoli: Distanza massima di circa 80 metri.
Ambienti industriali: Distanza media di circa 30 metri.
Interni con ostacoli significativi: Distanza variabile tra 10 e 20 metri a seconda delle condizioni.

Grafico delle distanze di trasmissione in diverse condizioni

Orientamento delle Antenne

Installare le antenne in posizione verticale per massimizzare la ricezione del segnale.
Evitare condizioni non idonee come installazioni in angoli stretti o schermate da metalli.

Materiale e Attenuazione del Segnale

Elementi metallici: Possono bloccare fino al 100% del segnale.
Muri di cemento armato: Attenuazione compresa tra 70% e 80%.
Muri di cartongesso o legno: Attenuazione compresa tra 10% e 45%.

Video Guida

Progettazione e Distanze del Raggio d'Azione

1.

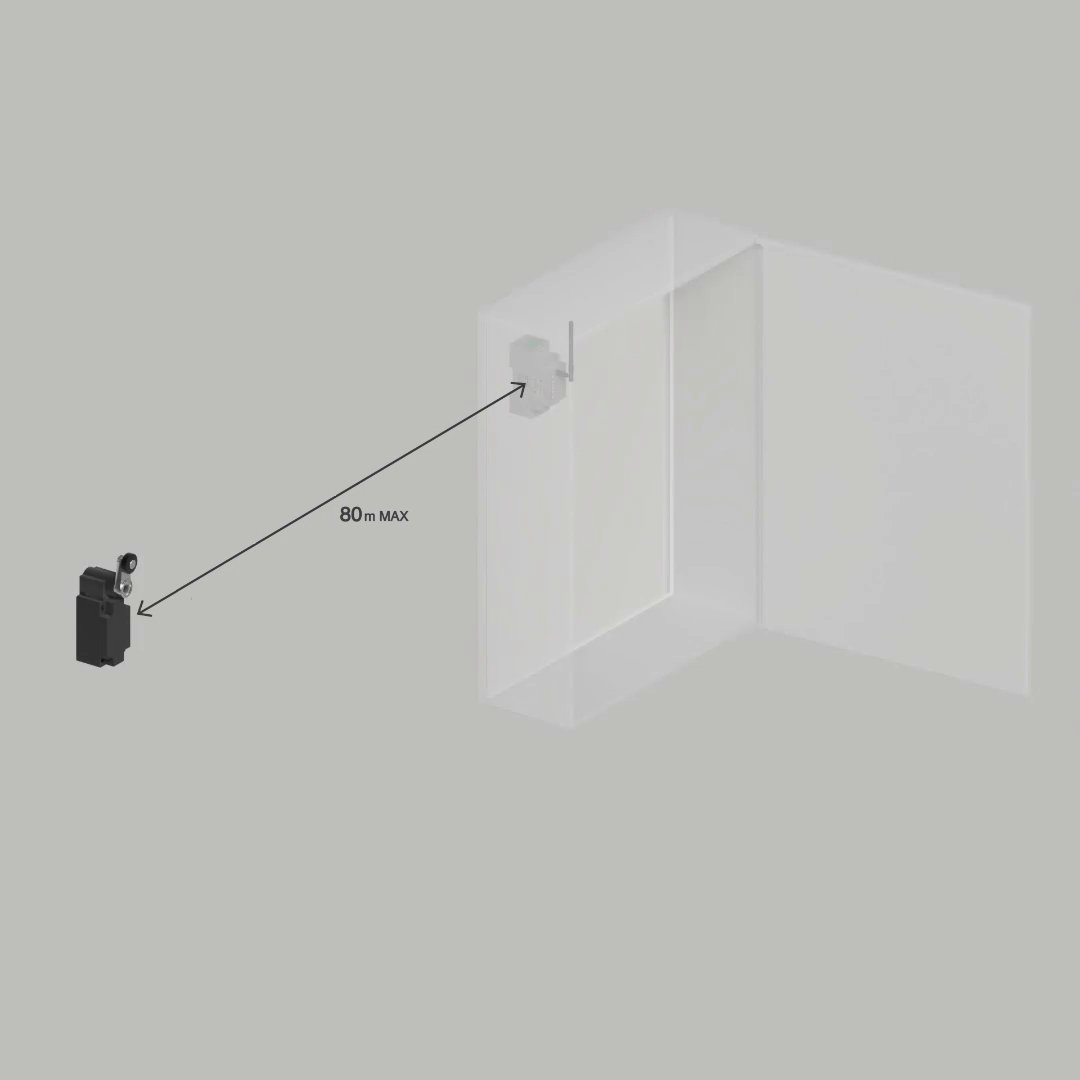

Collegamento in campo aperto senza ostacoli: circa 80 m.

2.

Collegamento in interni, attraversamento locali (pareti calcestruzzo, scaffalature metalliche): circa 20 m se il ricevitore è montato correttamente e munito di antenna.

3.

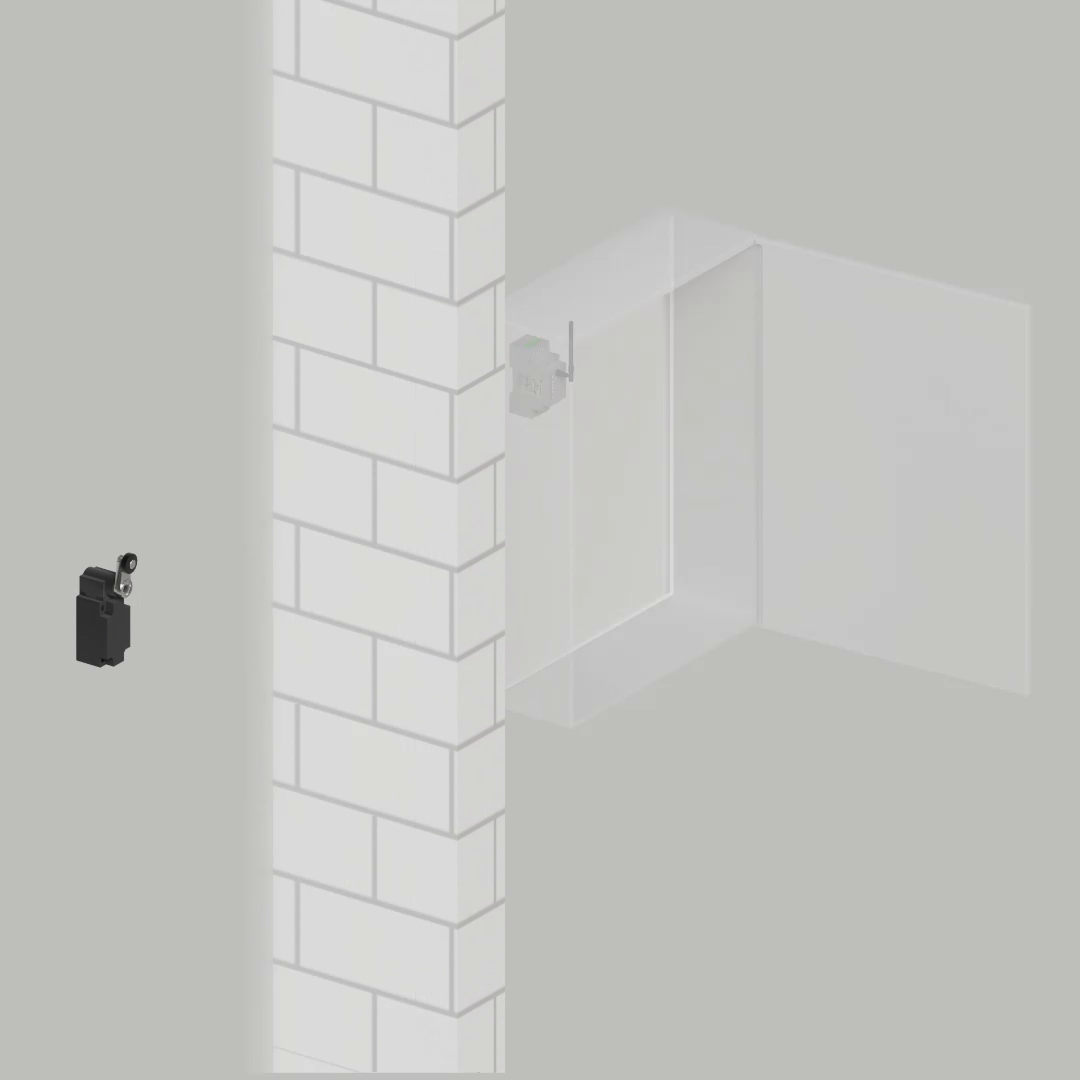

Collegamento in interni, attraversamento locali (pareti calcestruzzo, scaffalature metalliche): minore di 10 m se il ricevitore è montato dietro un muro schermante, se il ricevitore è piazzato in un angolo della stanza, se non viene usata un'antenna idonea. Garantire una distanza minima tra trasmettitore e ricevitore per evitare la saturazione del segnale.
