MONTAGGIO E COLLEGAMENTI

Guida all'installazione e al collegamento dei dispositivi trasmettitori.

MONTAGGIO E COLLEGAMENTI

Introduzione e Contesto

Montare i dispositivi trasmettitori fissi su una superficie piana utilizzando strumenti adeguati per garantire una posizione stabile.

Assicurarsi che i dispositivi portatili restino sempre disponibili nell'area di lavoro e siano facilmente accessibili per interventi o sostituzioni.

Il dispositivo trasmettitore batteryless deve essere associato e programmato secondo le indicazioni specifiche contenute nel manuale d'istruzioni.

Controllare che i cavi siano collegati in modo sicuro e che non vi siano piegature eccessive o danneggiamenti.

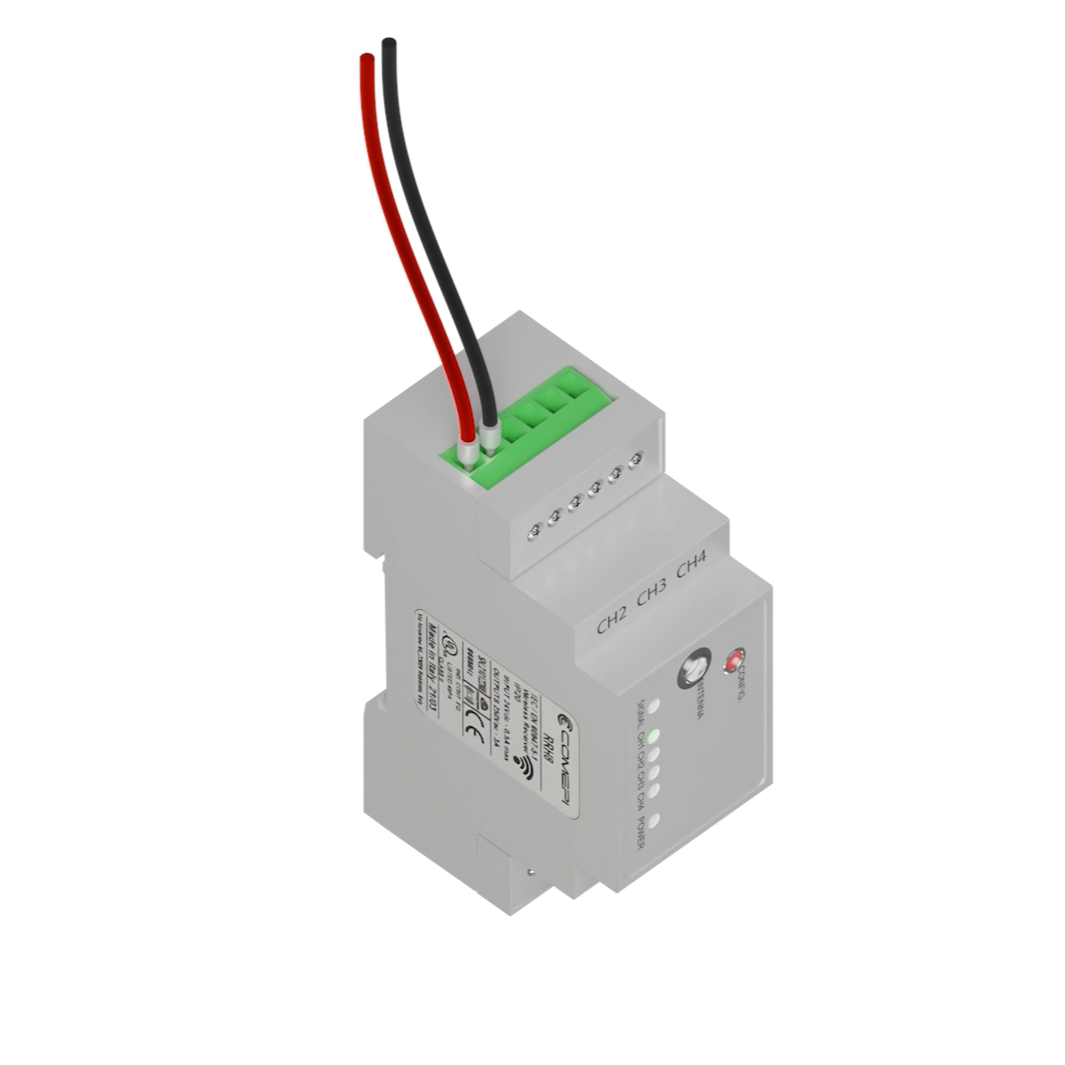

Esempio di montaggio e collegamenti

Ulteriori Precauzioni di Installazione

Effettuare un controllo visivo dell'area circostante per verificare la presenza di fonti di interferenza elettromagnetica.

Garantire che i dispositivi siano installati lontano da ambienti umidi o con temperature estreme.

Durante l'installazione, evitare il contatto diretto con le superfici che possono danneggiare i componenti elettronici.

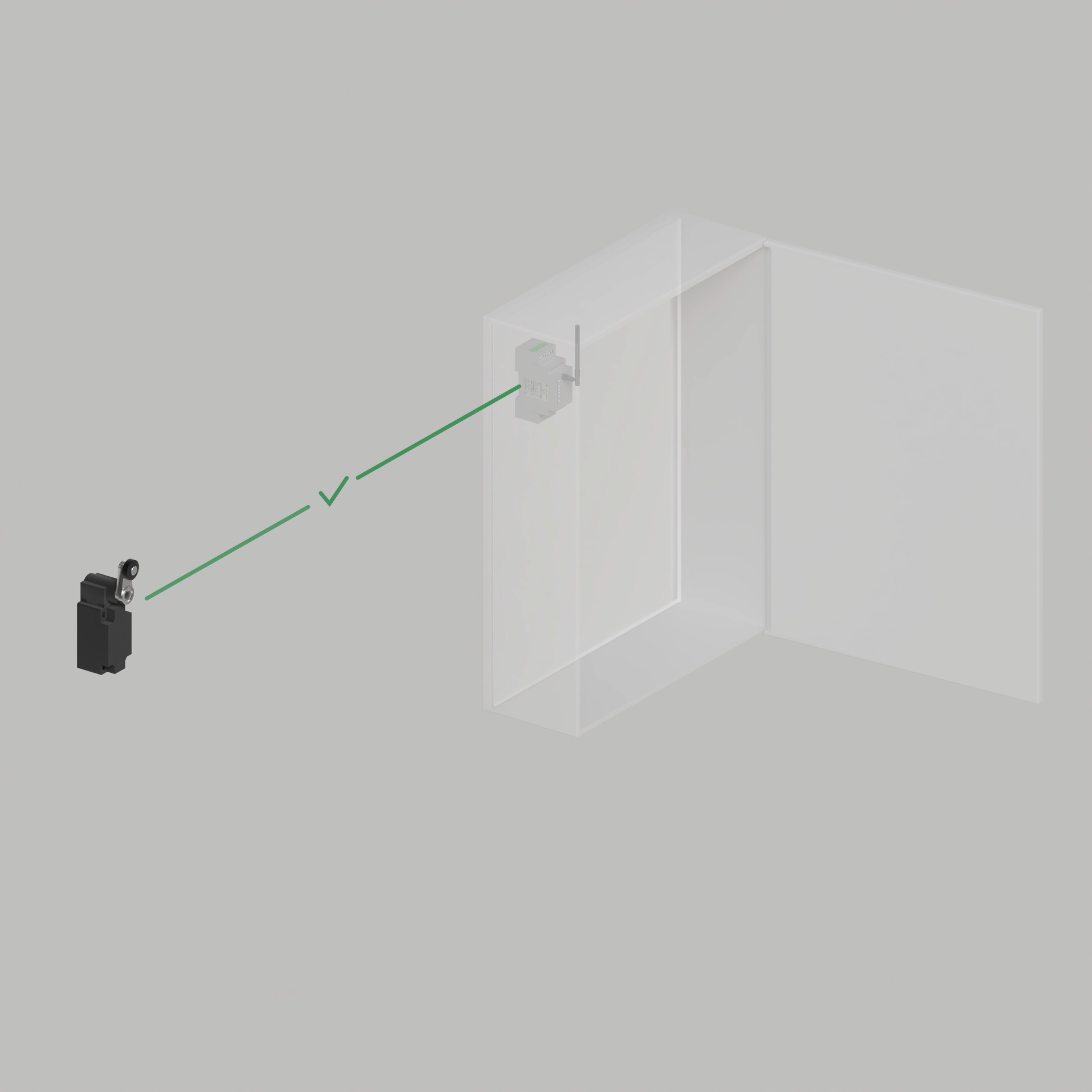

Esempio di posizionamento corretto dei dispositivi trasmettitori
Esempio di posizionamento corretto dei dispositivi riceventi

Consigli sull'Installazione

Utilizzare cavi di alimentazione di alta qualità con una lunghezza massima di 3m per evitare perdite di tensione.

Posizionare il dispositivo ricevitore ad almeno 50 cm da fonti di disturbo come computer, router Wi-Fi o apparecchiature audio.

Schema di collegamento dei cavi con morsettiera

Video Guida

Montaggio e collegamenti

1.

Montare il dispositivo secondo lo schema fornito. Utilizzare viti M4 per il fissaggio.

2.

Collegare l'alimentazione e i segnali come indicato nello schema elettrico.

3.

Configurare il dispositivo utilizzando il software dedicato.
